德国HG液压磁性表座使用中常见问题及解决方法

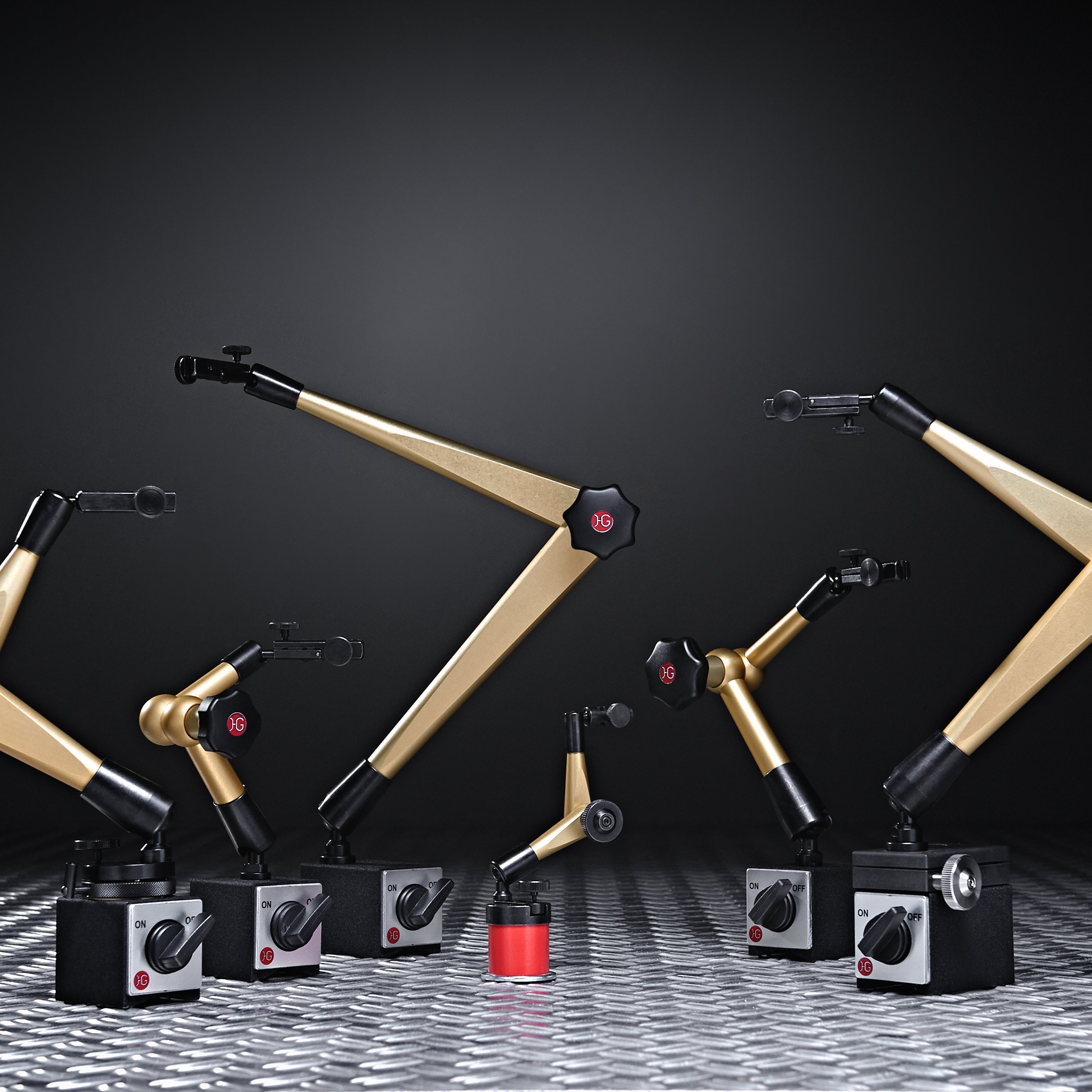

德国HG液压磁性表座在工业测量中以高精度和稳定性著称，但其长期使用或操作不当可能引发以下常见问题，需结合液压系统、机械结构和磁力特性综合排查：

一、液压系统失效（核心问题）

夹紧力不足或丧失

液压油泄漏：密封圈老化、安装不当或活塞磨损导致油液渗漏，表现为旋转星形把手时无阻力感。例如，长期使用后氟橡胶密封圈可能因氧化变硬开裂，需补充 HLPD-32 液压油并更换损坏的密封件。

液压油不足：未及时补充液压油会导致系统压力无法建立。可通过拆卸肘关节，按压活塞直至油液溢出的方式重新注油。

空气混入：注油时未排净空气会导致压力不稳定，需缓慢操作活塞并观察气泡排出情况。

关节松动或晃动

密封面磨损：液压系统的密封面（如活塞与缸体）因长期摩擦精度下降，需检查密封面是否有划痕或变形，必要时研磨或更换。

锁紧机构故障：星形把手的螺纹滑牙或内部弹簧失效，导致无法有效传递压力，需更换损坏部件。

二、磁力吸附异常

吸附力不足

吸附表面不达标：被测表面有油污、锈迹或粗糙度超过 Ra0.8μm 时，磁力无法充分传递。例如，铸铁等多孔材料可能导致磁力分散，需用砂纸打磨并擦拭干净。

磁铁性能衰减：长期高温（＞80℃）或强磁场干扰可能使永磁体退磁，表现为吸附状态下仍可轻易移动，需更换同规格磁铁。

操作不当：未完全旋转磁力切换旋钮至 “吸附” 位置，或底座与工件接触面积过小，需确保旋钮到位并选择平整区域安装。

释放困难

磁铁与工件粘连：长时间吸附在强磁性材料（如淬火钢）上可能导致剩磁，可通过轻敲底座边缘或使用退磁器辅助释放。

机械卡滞：底座内部的磁铁旋转机构因异物堵塞无法复位，需拆解清理并润滑。

三、机械结构故障

关节转动不灵活

液压油污染：杂质颗粒进入液压系统导致活塞卡滞，需更换液压油并清洗管路。

安装过紧：星形把手过度旋紧会挤压关节间隙，应遵循 “适度锁紧” 原则，以关节无明显晃动为宜。

支架变形或断裂

过载使用：超过额定负载（如 220mm 型号安全负载 5kg）可能导致铝合金支架弯曲，需严格按规格使用。

外力冲击：搬运或使用中碰撞导致结构损伤，需定期检查支架裂纹，尤其注意阳极氧化铝材质的应力集中区域。

四、测量精度偏差

读数波动或漂移

液压系统振动：机床切削时的高频振动通过支架传递至百分表，可通过在安装面加装减振橡胶垫或降低伺服增益改善。

测杆安装问题：夹持百分表时过紧会限制测杆移动，需确保测杆轴向自由行程≥0.5mm。

零位偏移

温度变化：环境温度剧烈波动（＞15℃/h）会导致金属热胀冷缩，建议在恒温环境（20±2℃）中使用。

长期未校准：磁性表座的机械间隙和液压系统精度随时间下降，需每 6 个月用标准量块校准。

五、操作与维护不当

夹持损伤

夹持百分表时过度拧紧夹具可能压坏表壳或测杆，应采用 “三点接触” 方式轻夹并测试测杆灵活性。

清洁缺失

灰尘或铁屑进入关节缝隙会加剧磨损，每次使用后需用压缩空气清理，并定期拆卸清洗内部油路。

存放环境不良

长期存放在潮湿（＞80% RH）或高温（＞60℃）环境中会加速密封圈老化，建议使用干燥剂并避光保存。

六、针对性解决方案

液压系统维护

定期换油：每 1000 小时或每年更换 HLPD-32 液压油，同步检查密封圈弹性，如硬度超过邵氏 A75 需更换。

压力测试：使用压力表检测系统压力，正常工作压力应稳定在 0.6-0.8MPa，压力降＞0.1MPa/h 需排查泄漏点。

磁力优化

表面处理：用 2000 目砂纸打磨吸附面至 Ra0.4μm，再用无水乙醇擦拭，确保接触电阻＜10Ω。

退磁处理：若吸附力异常，可使用交变磁场退磁器（如 YTC-200）消除剩磁，操作距离保持 50mm 以上。

精度校准

静态校准：将表座吸附在大理石平台上，用千分表检测支架末端位移，全行程偏差应≤0.01mm。

动态测试：模拟实际工况，在振动台（10-50Hz）上测试读数波动，允许偏差≤±0.005mm。
