HG磁性表座在汽车装配制造与维修中的应用

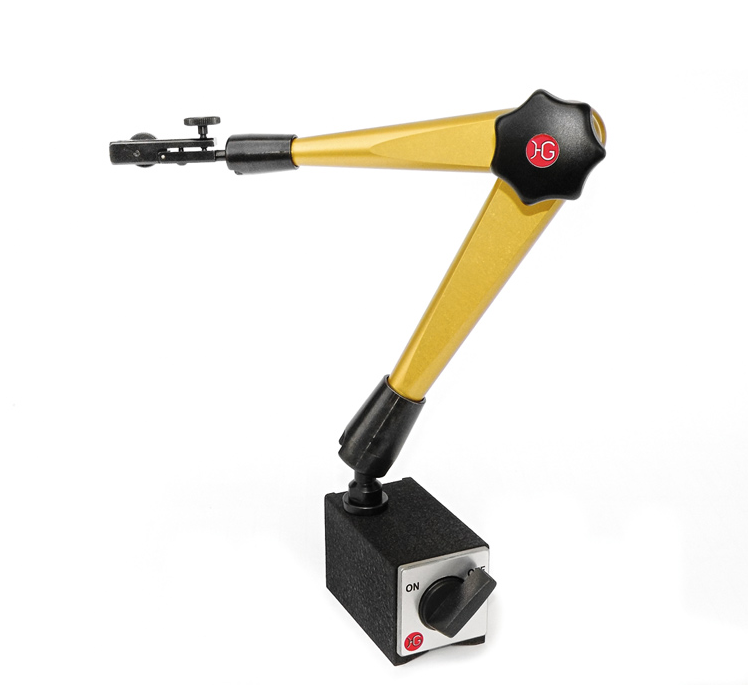

HG 磁性表座是利用强磁力底座固定测量表（如百分表、千分表）的工具，因其吸附稳定、调节灵活，在汽车制造与维修中广泛用于精密测量与定位。以下是其具体应用场景及功能解析：

一、在汽车制造中的应用

1. 车身焊接与装配精度检测

应用场景：车身框架焊接、车门 / 引擎盖装配、底盘部件定位。

功能：

磁性表座吸附在车身金属表面，固定百分表测量焊接件的平整度、间隙（如车门与门框的缝隙误差需≤0.5mm），避免焊接变形导致的装配偏差。

检测车身各部件的垂直度与平行度（如车顶与侧围的夹角），确保车身整体结构符合设计标准。

2. 发动机与零部件加工质量控制

应用场景：发动机缸体、曲轴、变速箱壳体的加工精度检测。

功能：

测量缸体孔径圆度（误差需＜0.01mm）：磁性表座固定千分表，沿缸壁旋转检测内径变化。

检测曲轴主轴颈跳动量：吸附在缸体表面，表头接触轴颈，转动曲轴时读取跳动值（标准值通常＜0.05mm）。

变速箱齿轮轴孔同轴度测量：通过多表座配合，确保齿轮啮合精度。

3. 底盘与悬挂系统部件生产

应用场景：减震器支座、转向节、轮毂等部件的加工检测。

功能：

测量减震器支座安装面的平面度（误差≤0.1mm），避免悬挂系统异响或性能衰减。

检测轮毂轴承安装孔的垂直度，确保车轮旋转时的动平衡精度。

二、在汽车维修与保养中的应用

1. 发动机故障诊断与维修

应用场景：气门间隙调整、曲轴 / 凸轮轴磨损检测、缸体变形修复。

功能：

气门间隙测量：磁性表座固定在气缸盖上，表头抵在气门顶端，转动曲轴时读取间隙值（如汽油机进气门间隙通常为 0.25-0.3mm），确保配气正时准确。

缸体平面度修复：维修缸盖翘曲时，用表座固定百分表，边研磨边测量平面度（标准值≤0.03mm）。

曲轴轴向间隙检测：吸附在缸体侧面，表头接触曲轴法兰，推拉曲轴读取轴向窜动量（正常范围 0.05-0.2mm）。

2. 底盘与悬挂系统维修

应用场景：四轮定位、悬挂部件间隙检测、转向系统故障排查。

功能：

四轮定位参数测量：

吸附在轮毂边缘，固定百分表测量车轮外倾角（标准值 ±0.5°）和前束值（通常 0-10mm）。

检测悬挂摆臂球头间隙：表头抵在球头防尘套上，上下晃动车轮，读取表针摆动量（超过 0.5mm 需更换）。

转向机齿轮间隙检测：表座固定在转向机壳体上，转动方向盘时测量齿轮啮合间隙，判断是否需调整或更换。

3. 车身修复与装配

应用场景：事故车车身校正、车门 / 翼子板更换后的缝隙调整。

功能：

车身校正时，用多个磁性表座固定在车身关键点（如 A 柱、门槛梁），实时监测拉伸过程中的尺寸变化，确保与原厂数据一致。

安装新车门时，测量车门与车身的间隙均匀性（误差≤0.3mm），通过表座辅助调整铰链位置。

4. 其他精密测量场景

变速箱离合器片间隙检测：表座吸附在变速箱壳体上，测量离合器压盘的自由行程（如自动变速箱离合器间隙通常为 0.8-1.2mm）。

发动机皮带轮跳动量检测：表头接触皮带轮边缘，启动发动机时观察表针摆动，判断皮带轮是否变形（标准值≤0.2mm）。

三、HG 磁性表座的技术优势与使用要点

1. 核心优势

强磁力吸附：底座采用钕铁硼永磁材料，可在垂直金属表面承受 5-50kg 的拉力（根据型号不同），避免测量时因振动导致误差。

多角度调节：关节式支架可 360° 旋转，适应狭窄空间（如发动机舱内部）的测量需求。

快速安装：无需夹具，直接吸附在金属表面，节省装配时间（相比机械夹具效率提升 50% 以上）。

2. 使用注意事项

测量前需清洁吸附表面，避免铁屑、油污影响磁力。

高温环境（＞80℃）可能削弱磁性，需注意散热。

精密测量时需校准表座水平度，避免倾斜误差。

四、典型案例：发动机缸体平面度测量

步骤：

将 HG 磁性表座吸附在缸体侧面，调节支架使百分表表头垂直抵在缸体上平面。

沿 X、Y 轴方向移动表座，读取不同点位的数值（如均匀选取 9 个点），最大差值即为平面度误差。

标准：缸体上平面平面度超过 0.1mm 时需研磨修复，否则可能导致气缸漏气、发动机功率下降。
