德国HG液压式测量支架介绍

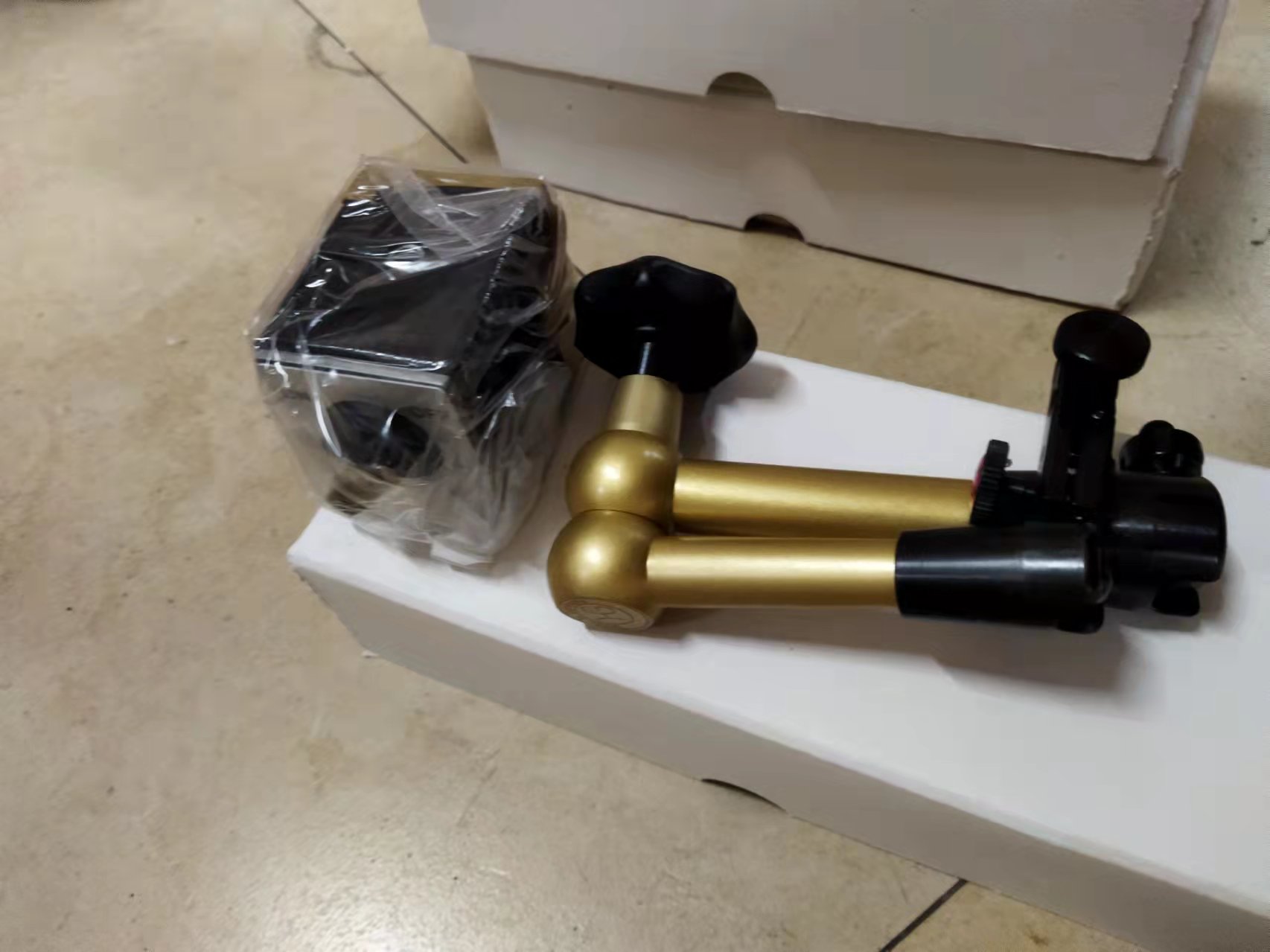

Horger&Gassler液压式测量支架

 通过拧紧星形夹来完成关节的夹紧。 这触发了三脚架内部复杂的液压系统，以极高的刚性夹紧每个接头。 三脚架上巨大的油压保证了测量结果和平稳的夹紧过程。 由于密封表面质量和工艺质量，三脚架正常使用时的使用寿命通常达一年以上。

二、Horger&Gassler产品特点：

Horger&Gassler液压式测量支架

Horger&Gassler举例说明

1.Horger&Gassler液压测量支架大小150微型(工作半径150mm)

液压测量支架尺寸150 Mini

锁模力产生 液压

物料 阳极氧化铝抛光易切削钢

球关节臂M4内螺纹

球关节脚 M6内螺纹

保持力 4KG

保持电源安全相关应用3KG

L162mm

L290mm

半径150mm

标准磁块直径35mm

粘合力标准磁铁147 N Topfmagnet

测量台 直径 8mm H7和燕尾

Horger&Gassler根据下面配件，可以确认产品货号

107101 Horger&Gassler三脚架

107032 Horger&Gassler 三脚架+手臂上的夹持器

107130 Horger&Gassler 三脚架磁力表座+手臂上的夹持器+磁铁可旋转微调

107001 Horger&Gassler三脚架磁力表座+手臂上的夹持器

2.Horger&Gassler液压测量支架大小220(工作半径220mm)

液压测量支架尺寸220mm

锁模力产生 液压

物料阳极氧化铝抛光易切削钢  塑料星形旋钮

球关节臂  M6内螺纹

球关节脚  M8外螺纹

保持力的标准应用  7KG

保持电源安全相关应用5KG

L1  88mm

L2 132mm

半径  220 mm

标准磁铁（LxWxH）60x50x55 mm

粘合力标准磁铁 800 N可切换

测量台 直径8mm H7和燕尾

根据下面配件，可以确认产品货号

Horger&Gassler 108399 三脚架

Horger&Gassler108400 三脚架+测量喙，微调

Horger&Gassler108420 三脚架磁力表座+测量喙，微调

3.Horger&Gassler液压测量支架大小260(工作半径260mm)

Horger&Gassler液压测量支架尺寸260mm

锁模力产生 液压

物料阳极氧化铝抛光易切削钢  塑料星形旋钮

球关节臂  M6内螺纹

球关节脚  M8外螺纹

保持力的标准应用  16KG

保持电源安全相关应用12KG

L1  115mm

L2 153mm

半径  260 mm

标准磁铁（LxWxH）60x50x55 mm

粘合力标准磁铁 800 N可切换

测量台 直径8mm H7和燕尾

根据下面配件，可以确认产品货号

Horger&Gassler108090  三脚架

Horger&Gassler108095  三脚架+测量喙，微调

Horger&Gassler108096  三脚架磁力表座+测量喙，微调

Horger&Gassler108099  三脚架磁力表座

4.Horger&Gassler液压测量支架大小300(工作半径300mm)

液压测量支架尺寸300mm

锁模力产生 液压

物料阳极氧化铝抛光易切削钢  塑料星形旋钮

球关节臂  M6内螺纹

球关节脚  M8外螺纹

保持力的标准应用  16KG

保持电源安全相关应用12KG

L1  124mm

L2 176mm

半径  300mm

标准磁铁（LxWxH）60x50x55 mm

粘合力标准磁铁 800 N可切换

测量台 直径8mm H7和燕尾

根据下面配件，可以确认产品货号

Horger&Gassler104316 三脚架

Horger&Gassler104317 三脚架+测量喙，微调

Horger&Gassler104318 三脚架磁力表座+测量喙，微调

Horger&Gassler 104319 三脚架磁力表座+测量喙没有微调+可旋转微调

Horger&Gassler104335 三脚架磁力表座+测量喙，微调+可旋转微调

Horger&Gassler104337三脚架磁力表座+测量喙没有微调

5.Horger&Gassler液压测量支架大小400(工作半径400mm)

液压测量支架尺寸400mm

锁模力产生 液压

物料阳极氧化铝抛光易切削钢  塑料星形旋钮

球关节臂  M6内螺纹

球关节脚  M10外螺纹

保持力的标准应用  11KG

保持电源安全相关应用9KG

L1  179mm

L2 221mm

半径  400mm

标准磁铁（LxWxH）80x50x55 mm

粘合力标准磁铁 1000 N可切换

测量台 直径8mm H7和燕尾

Horger&Gassler根据下面配件，可以确认产品货号

Horger&Gassler106300 三脚架

Horger&Gassler106305 三脚架+测量喙，微调

Horger&Gassler106306 三脚架磁力表座+测量喙，微调

Horger&Gassler106308 三脚架+测量喙没有微调

Horger&Gassler106330 三脚架磁力表座+测量喙没有微调+液压微调

6.Horger&Gassler液压测量支架尺寸550(工作半径550mm)

液压测量支架尺寸550mm

锁模力产生 液压

物料阳极氧化铝抛光易切削钢  塑料星形旋钮

球关节臂  M6内螺纹

球关节脚  M10外螺纹

保持力的标准应用  6KG

保持电源安全相关应用4KG

L1  254mm

L2 296mm

半径  550mm

标准磁铁（LxWxH）80x50x55 mm

粘合力标准磁铁 1000 N可切换

测量台 直径8mm H7和燕尾

Horger&Gassler根据下面配件，可以确认产品货号

Horger&Gassler105548 三脚架

Horger&Gassler105553 三脚架磁力表座+测量喙，微调

Horger&Gassler105554 三脚架+测量喙，微调

Horger&Gassler105559 三脚架磁力表座+测量喙没有微调+液压微调

Horger&Gassler105562 三脚架磁力表座+测量喙没有微调
