德国HG磁性表座在电子设备制造中的应用

德国 HG 磁性表座凭借强磁吸附、多关节灵活调节、低剩磁与高稳定性的核心优势，在电子设备制造中主要用于精密测量定位、自动化检测与装配辅助、过程质量控制三大场景，适配电路板、微型组件、壳体与连接器等关键环节的高精度需求。

核心应用场景与具体用法

1. 精密测量与尺寸公差控制

微小尺寸与形位公差检测：固定百分表 / 千分表 / 杠杆表，测量 PCB 基板平面度、金属屏蔽罩垂直度、连接器针脚间距与共面度，适配 0.01mm 级精度要求。

微型组件装配间隙控制：在 SMT 产线对贴片机吸嘴高度、回流焊夹具定位精度进行校准，确保芯片贴装偏差≤0.02mm。

磁性材料件特性测量：配合霍尔传感器，检测电机磁钢、电感磁芯的磁场均匀性与剩磁，规避磁场干扰关键元件。

2. 自动化检测与传感器固定

在线 AOI / 视觉检测辅助：将工业相机、激光位移传感器固定在产线金属机架，快速调整视角与焦距，实现 PCB 焊点、BGA 封装的 100% 在线检测，提升换型效率。

功能测试探针定位：在 ICT/FCT 治具中固定测试探针，精准接触电路板测试点，降低探针偏移导致的误测率，适配批量生产的高频测试需求。

环境模拟测试中的传感器安装：在高低温 / 振动试验中，将温度、应变传感器稳定固定在样品金属夹具，确保数据采集稳定，支持电子器件可靠性验证。

3. 装配与工艺辅助定位

微型零件临时固定：在手工 / 半自动装配中吸附小型金属压块，辅助固定 FPC、屏蔽框等易变形件，保障装配一致性。

治具与夹具校准：对焊接 / 点胶治具的定位基准进行快速校验，缩短换型调试时间，适配多品种小批量生产。

设备维护与精度恢复：校准贴片机、插件机的导轨平行度与丝杠传动精度，降低机械偏差对产品良率的影响。

适配电子制造的关键技术优势

技术特点 电子制造场景价值

强磁吸附（800–1800N） 高速产线振动环境下稳定吸附，无位移风险

多关节万向调节 360° 调整测量 / 检测角度，适配狭小空间操作

低剩磁设计（＜0.2mT） 避免磁化电子元件（如磁头、传感器），保障功能正常

快速磁力切换 10 秒内完成安装 / 拆卸，提升换型与调试效率

液压 / 机械双重锁紧 调节后无漂移，适配长时间在线检测工况

典型应用流程示例（PCB 基板平面度检测）

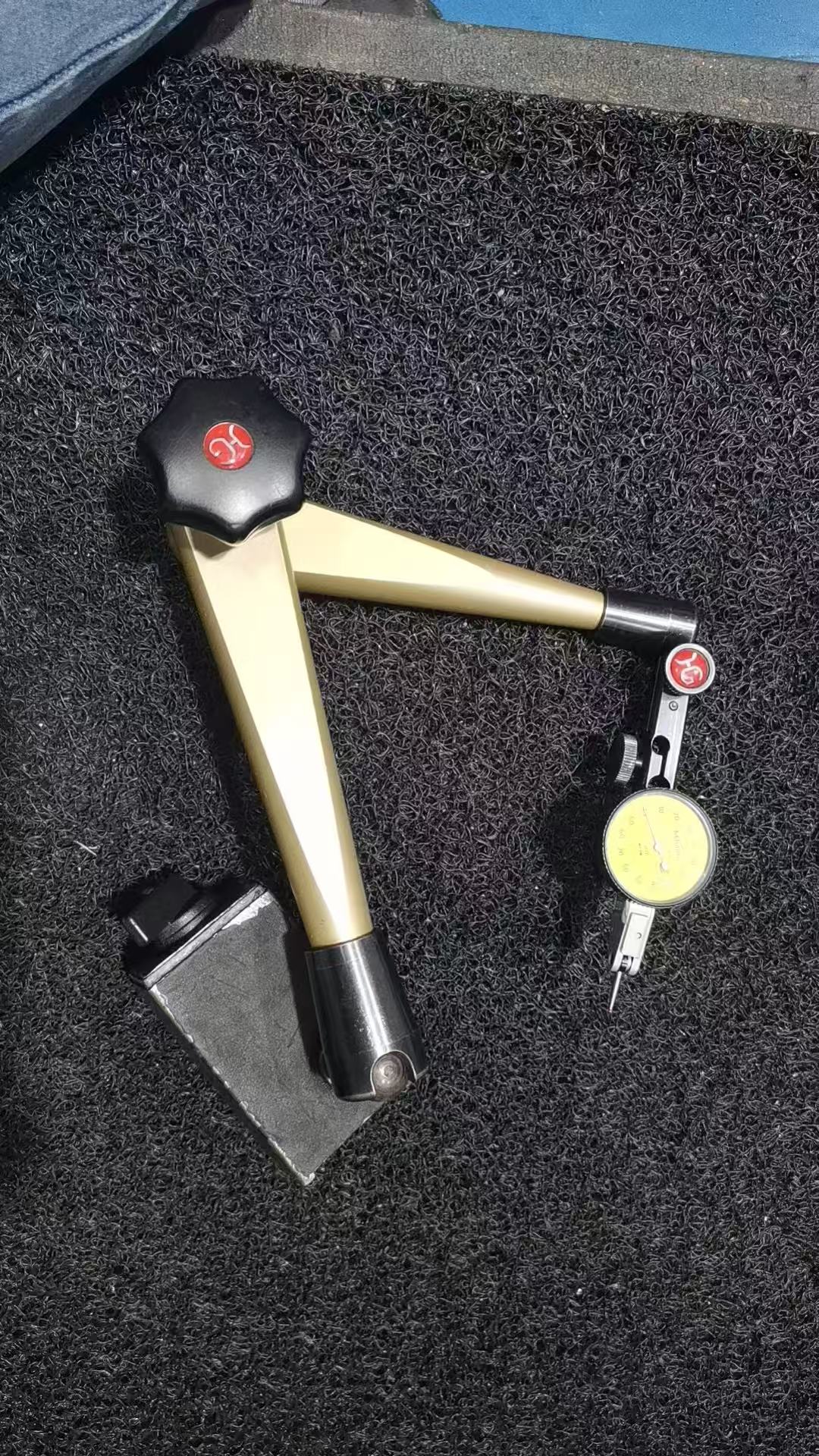

选择 HG 液压型表座（如 106306），关闭磁力放置于检测平台金属台面。

调整多关节臂至 PCB 上方，夹紧关节并微调测头高度，使千分表测针接触基板表面。

开启磁力（≥900N），匀速移动平台，记录平面度数据，判定是否符合 0.05mm/m 公差要求。

检测完成后关闭磁力，快速转移表座至下一工位，无台面剩磁残留。

应用注意事项

避开硬盘、磁卡、磁传感器等磁敏感元件，防止磁场干扰。

吸附表面需清洁无油污，确保接触面积≥80% 以保证吸附力。

禁止在铝、塑料等非导磁表面使用，必要时搭配金属转接板。

定期检查磁路与锁紧机构，避免因磨损导致精度下降。
