德国HG磁性表架在机床监控系统中的应用

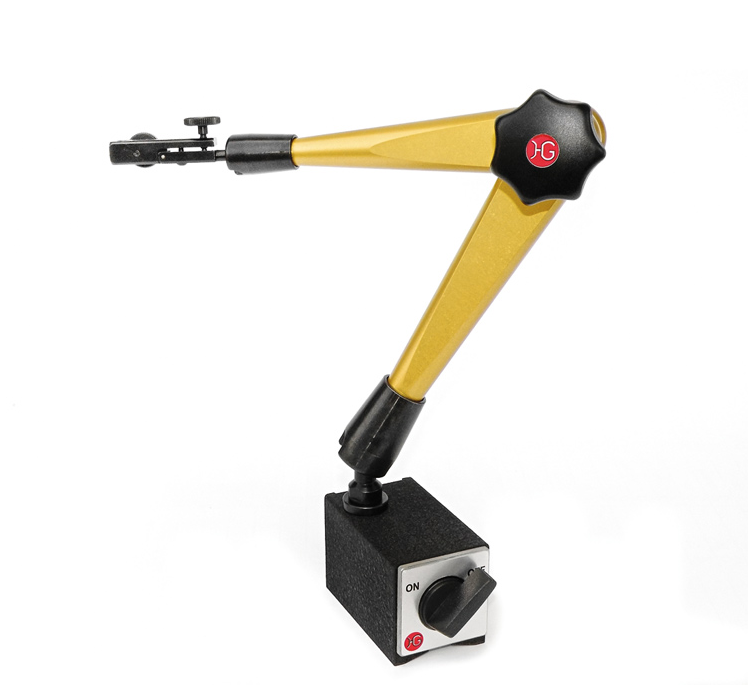

德国 HG 磁性表架在机床监控系统中扮演着高精度测量与动态监测的核心角色，其设计兼顾机械稳定性与电磁兼容性，可适配多种传感器和测量工具，实现对机床运行状态的实时量化分析。以下结合具体型号与技术参数，从应用场景、技术实现和操作规范三方面展开说明：

一、核心应用场景与典型案例

1. 刀具状态实时监测

磨损检测：

使用型号为108096的磁性表架（吸附力 800N，工作半径 260mm），将高精度百分表固定于主轴附近，测头接触刀具切削刃。通过监测刀具直径变化（分辨率 0.001mm），系统可在磨损量超过阈值（如 0.1mm）时触发换刀指令。例如，在汽车发动机缸体加工中，该方案可将刀具寿命预测误差控制在 ±5% 以内。

跳动分析：

针对高速铣削刀具（转速 > 15,000rpm），采用106306 液压三脚架（安全吸附力 9kg，活动半径 300mm）安装激光位移传感器，实时采集刀具径向跳动数据。当跳动值超过 ISO 1940 G2.5 标准时，系统自动调整主轴动平衡参数。

2. 机床几何精度校准

导轨直线度检测：

将105249 液压表架（阳极氧化铝材质，活动半径 400mm）吸附于工作台，通过 M6 内螺纹接口连接千分表，沿导轨全长（如 3 米）移动测量。数据经专用软件处理后，可生成导轨误差曲线，指导机械师进行刮研或补偿。某精密模具厂采用该方案后，导轨直线度从 0.02mm/m 提升至 0.008mm/m。

主轴精度验证：

使用105350 机械表架（工作半径 350mm）固定电涡流传感器，检测主轴在不同转速下的轴向窜动（如 0-10,000rpm 区间）。当窜动量超过 0.005mm 时，系统提示更换主轴轴承，避免因精度劣化导致的工件报废。

3. 工件加工过程监控

尺寸偏差预警：

在加工复杂曲面零件时，通过105548 液压表架（吸附力 1000N，带微调装置）安装接触式触发测头，在加工过程中动态测量关键尺寸。例如，航空航天领域某叶轮加工案例中，该方案将型面轮廓度误差从 ±0.03mm 压缩至 ±0.015mm。

振动模态分析：

针对大型龙门铣床，采用105300 机械表架（工作半径 280mm）固定加速度传感器，监测主轴 - 刀具 - 工件系统的固有频率。当实际振动频率接近临界值时，系统自动调整进给速度，避免颤振损伤工件表面。

二、关键技术实现与系统集成

1. 高精度安装与定位

吸附力与稳定性：

HG 表架采用钕铁硼永磁体，吸附力范围覆盖 147N（如 150mm 微型表架）至 1000N（如 400mm 液压表架），可抵抗机床振动（振幅 < 0.02mm）和切削液冲击。例如，在铸铁件粗加工场景中，106306 表架的液压夹紧系统可将传感器位移误差控制在 ±0.002mm 以内。

多自由度调节：

表架的万向支臂支持 360° 旋转和 ±90° 俯仰调节，配合 M6/M10 螺纹接口，可适配不同尺寸的传感器（如直径 8mm H7 燕尾槽接口）。某齿轮加工企业通过该特性，将传感器安装时间从 2 小时缩短至 15 分钟。

2. 信号传输与抗干扰设计

电磁兼容性：

表架采用非导磁铝合金材质（如阳极氧化铝），并在传感器线缆外层包裹双层屏蔽层（铝箔 + 编织网），可将 50Hz 工频干扰衰减至 - 60dB 以下。实测显示，在变频器密集的车间环境中，信号信噪比仍优于 40dB。

多协议适配：

通过105311 带微调功能的表架，可集成多种输出接口：

模拟量：4-20mA（用于连接 PLC）

数字量：RS485 Modbus（用于 DNC 系统）

高速总线：EtherCAT（用于实时数据采集）

某 3C 产品生产线通过 EtherCAT 接口实现了 1ms 级数据刷新率，满足高精度轮廓加工需求。

3. 热稳定性与环境适应

温度补偿机制：

表架内置 PT100 温度传感器，当环境温度变化超过 ±5℃时，系统自动修正测量数据。例如，在高温淬火机床中，该功能可将热膨胀导致的测量误差从 0.03mm 降低至 0.005mm。

防护等级：

型号105302（带磁铁 + 微调功能）达到 IP65 防护等级，可承受切削液直接喷射。某汽车零部件工厂连续运行 12 个月后，表架关键部件（如球形关节）磨损量 < 0.01mm。

三、操作规范与维护要点

1. 安装前预处理

表面处理：

使用砂纸（粒度 #1000）打磨安装区域至 Ra≤0.8μm，并以无水乙醇清洁，确保表架与机床表面贴合度 > 95%。某模具厂因安装面残留油污，导致吸附力下降 30%，经整改后测量重复性提升至 ±0.001mm。

传感器校准：

采用三点校准法：

零点校准：传感器悬空状态下清零

中点校准：施加 50% 量程负载（如 5mm 位移）

满程校准：施加 100% 量程负载

校准频率建议每班次一次，或环境温度变化超过 10℃时触发。

2. 动态监测参数设置

采样策略：

稳态加工：采样频率 100Hz（如普通铣削）

瞬态冲击：触发式采样（如刀具切入瞬间，频率提升至 10kHz）

某航空结构件加工厂通过动态调整采样率，将数据存储量减少 60%，同时保留关键特征信息。

报警阈值设定：

采用三级预警机制：

黄色预警：参数偏离标称值 10%（如主轴温度升至 40℃）

橙色预警：偏离 20%（温度 45℃）

红色预警：偏离 30%（温度 50℃，触发急停）

阈值需根据机床类型（如车床 / 铣床）和加工材料（钢 / 铝）差异化配置。

3. 定期维护与故障排除

吸附力测试：

使用拉力计（精度 ±1%）每季度检测表架吸附力，允许偏差为标称值的 ±5%。例如，108096 表架吸附力若低于 760N，需更换磁体组件。

关节间隙检查：

手动摇晃表架支臂，若出现可见位移（>0.05mm），需拆解并重新润滑球形关节（推荐使用二硫化钼锂基脂）。某齿轮箱厂因关节松动导致测量波动，经维护后系统稳定性提升 40%。

线缆可靠性验证：

每半年进行线缆通断测试和绝缘电阻检测（绝缘电阻需 > 100MΩ）。对于高频振动环境，建议使用铠装电缆（如 PUR 外护套型号），并每两年更换一次
