德国HG磁性表座104318在高精密立磨转台的应用

高精密立磨转台

高精密立磨转台是精密磨削加工领域的核心部件，专为实现工件的高精度旋转定位与动态加工而设计。
其技术融合了机械工程、流体力学、控制算法等多学科知识，广泛应用于半导体、航空航天、光学元件等对精度要求严苛的领域

高精密立磨转台具有以下功能特点：

液体静压轴承：采用闭式自补偿可变节流技术，通过高压油膜（压力通常为 2-10MPa）实现无接触支承，可承受高达 10,000kg 的轴向 / 径向载荷，同时将旋转误差控制在 1μm 以内

旋转精度：径向跳动≤0.5μm，端面跳动≤0.5μm

定位精度：±1μm（直线位移）或 ±1 弧秒（角度位移），重复定位精度达 ±0.5μm 或 ±0.5 弧秒

动态响应：角加速度≥100rad/s²，速度波动≤0.1%。

承载能力

常规负载：500-5000kg（如上海原创精密的静压转台）

超重型设计：可支持 9 米直径工件，承载达 50 吨

高精密立磨转台旋转运动时候，径向和轴向跳动精度要<0.5um，

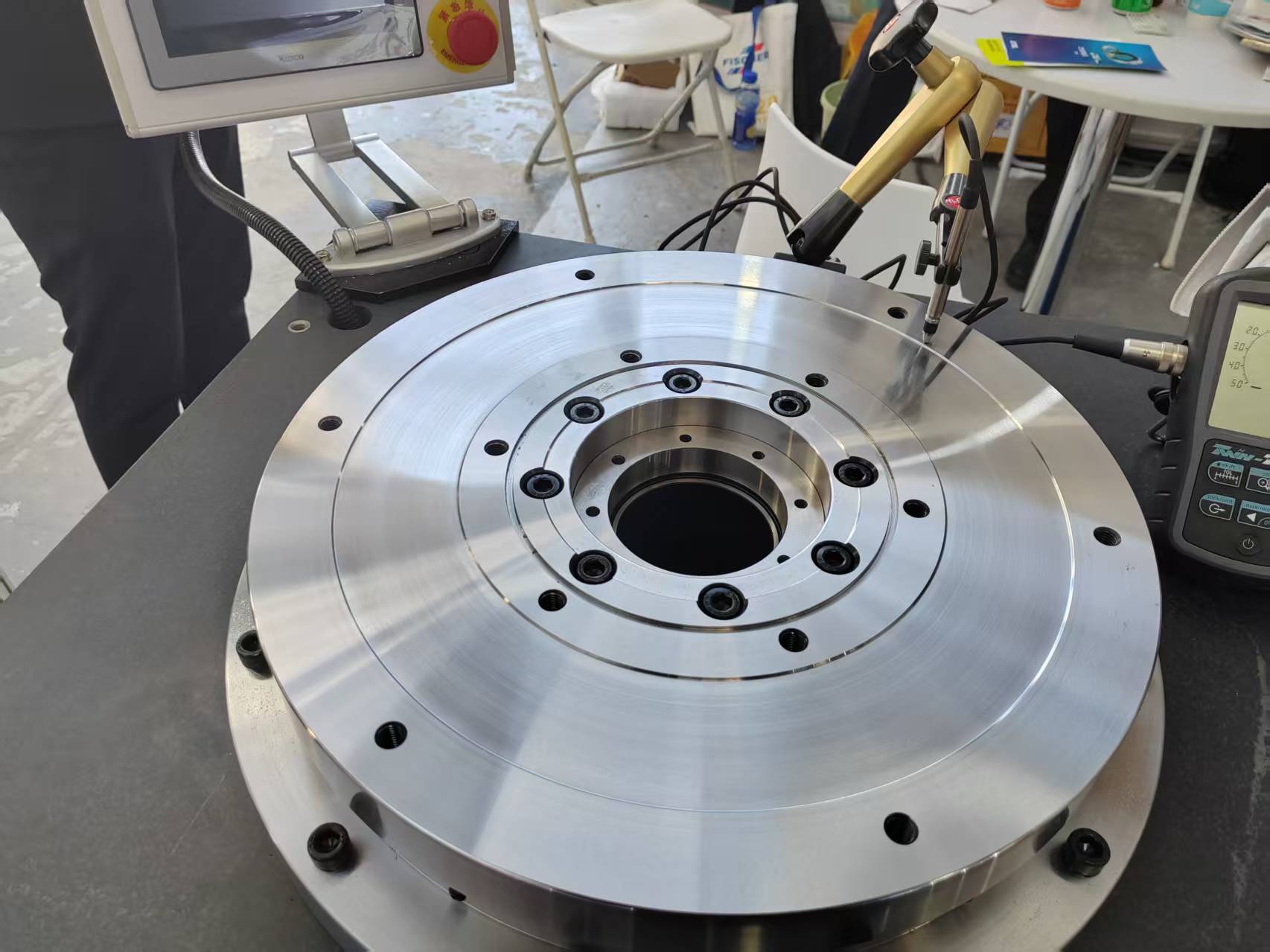

这时候需要用到磁性表座来夹持精度测量头来测量立磨转台在旋转时候的径向和轴向跳动精度。

磁性表座作为机械加工领域的精密定位核心工具，德国Horger & Gassler（HG）磁性表座凭借其液压刚性夹持与三维动态调节技术，
成为精密测量与检测的标杆产品。
其中HG磁性表座型号104318是一款测量半径在300mm的精密固定工具，在高精密立磨转台的应用中，它主要扮演着“稳定基石”的角色，
通过强大的磁力吸附在转台上，为百分表、千分表等测量工具提供极其稳固的支撑，从而确保磨削加工能达到微米级别的精度。

在高精度的立磨加工中，HG磁性表座能发挥关键作用，主要得益于以下几大优势：

1.卓越的稳定性：德国HG品牌以其高质量和耐用性著称。其产品能提供强大的磁力，确保在立磨转台旋转和振动过程中，表座和量表都**纹丝不动**，这是获得可信测量数据的前提。

2.灵活的万向调节：表座的万向支臂可以固定在任何角度，让你能轻松地将测头调整到理想的最佳测量位置。

3.精密的微调能力：HG表座（尤其是液压式型号）配备了精密的微调装置，可以让你在最终定位时进行极其细微的调整，从而精准地对准测点。

确保吸附面洁净平整：在吸附前，务必清理立磨转台和表座底部的**油污、灰尘和毛刺**。任何微小的杂质都会影响磁力线的分布，导致吸附不牢，从而引入测量误差。

正确开启和关闭磁力：通过转动手柄来接通或断开磁力。使用时，确保手柄旋至“ON”位（磁铁两极呈上下方向），感受到明显的吸力；拆卸时，务必旋回“OFF”位（磁铁两极处于水平方向），这样才能轻松取下。

合理的装夹与布置：

夹持量表时，力度要适中，既要夹牢，又不能过紧以免影响测杆灵活移动。

尽量缩短表座支臂的伸展长度，并让各关节锁紧，以形成一个刚性最佳的测量系统，避免因悬臂过长而引发抖动。

结论：德国HG磁性表座104318在高精密立磨转台的应用中，是保障加工精度的关键辅助工具。
它通过提供稳定、灵活且精确的固定方案，直接参与到从设备检测、工件装夹到过程监控的各个环节。
