HG106330液压微调三脚架新旧款位移差异技术分析

李鹏涛            QQ：3225959274              手机：18519813516            电话：010-64714988-177            传真：010-84786709-667            邮件：sales24@handelsen.cn

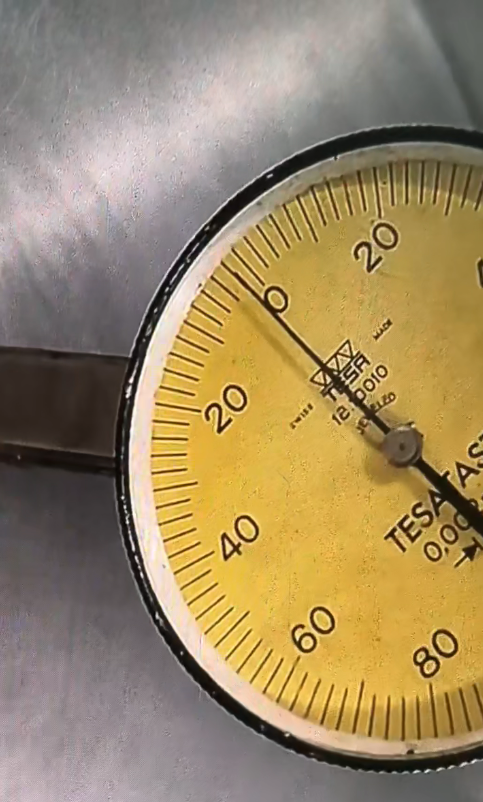

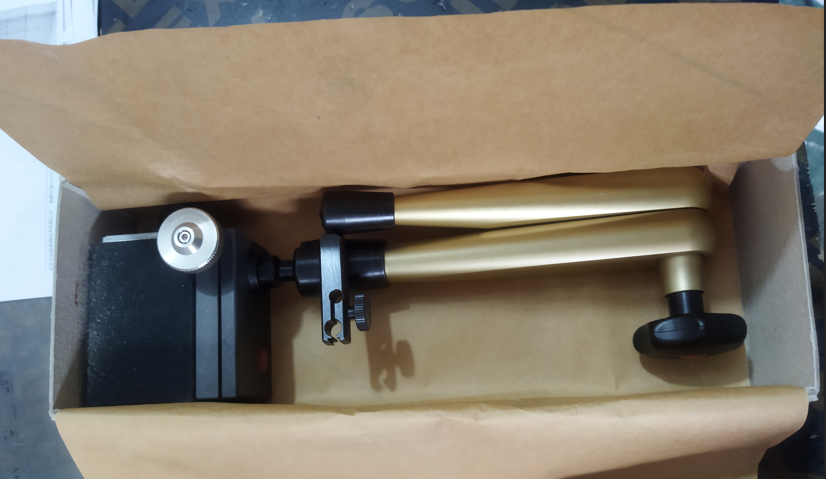

HG106330液压微调三脚架是精密检测常用辅助设备，依托液压微调结构实现微米级精密调位，广泛应用于精密加工、设备校准等高精度检测场景。实际使用中，该型号新旧设备微调精度存在明显差异：老款设备微调旋钮匀速转动时，千分表表针以1μm幅度缓慢步进移动；新款设备同等操作条件下，表针单次移动幅度达3-5μm，微调位移偏快，本文结合设备结构特性与厂家技术结论，对该差异进行技术解析。

新旧款微调位移差异的核心原因，源于设备内部液压结构状态不同。据厂家技术反馈，老款三脚架液压微调机构内部易残留微量空气、形成微小气泡。气泡具备可压缩性，微调旋钮转动时，液压传动存在缓冲滞后效果，油压传递平缓，探针位移增量被精准细化，最终呈现1μm的精细微调效果，看似调节偏慢，实则是气泡缓冲带来的精细化传动特性。

新款设备优化了液压灌装工艺，内部无残留气泡，液压油传动刚性充足、响应无滞后，旋钮转动的机械位移可直接转化为探针移动量，传动效率更高，因此单次微调位移稳定在3-5μm，调节速度更快。

 同时，该型号设备本身存在结构特性限制，是差异无法调校消除的关键。其一，微调螺钉无基准点、无限位挡结构，无法通过固定转角对应固定位移量，调节行程无标准化量化依据；其二，三脚架整体无固定参考基准，探针移动距离受设备摆放、关节锁紧、支架姿态等设置影响，无法实现可重复、标准化的微调效果。

依据设备安装指南，厂家仅规定微调旋钮旋转半圈可触发探针移动，并未定义统一位移幅度与精度标准。综上，新旧款微调差异属于液压结构状态与设备固有特性导致的正常现象，不属于设备故障，且无法通过调试、校准实现参数统一，实操中需根据新旧设备精度特性，适配对应的精密检测场景。
