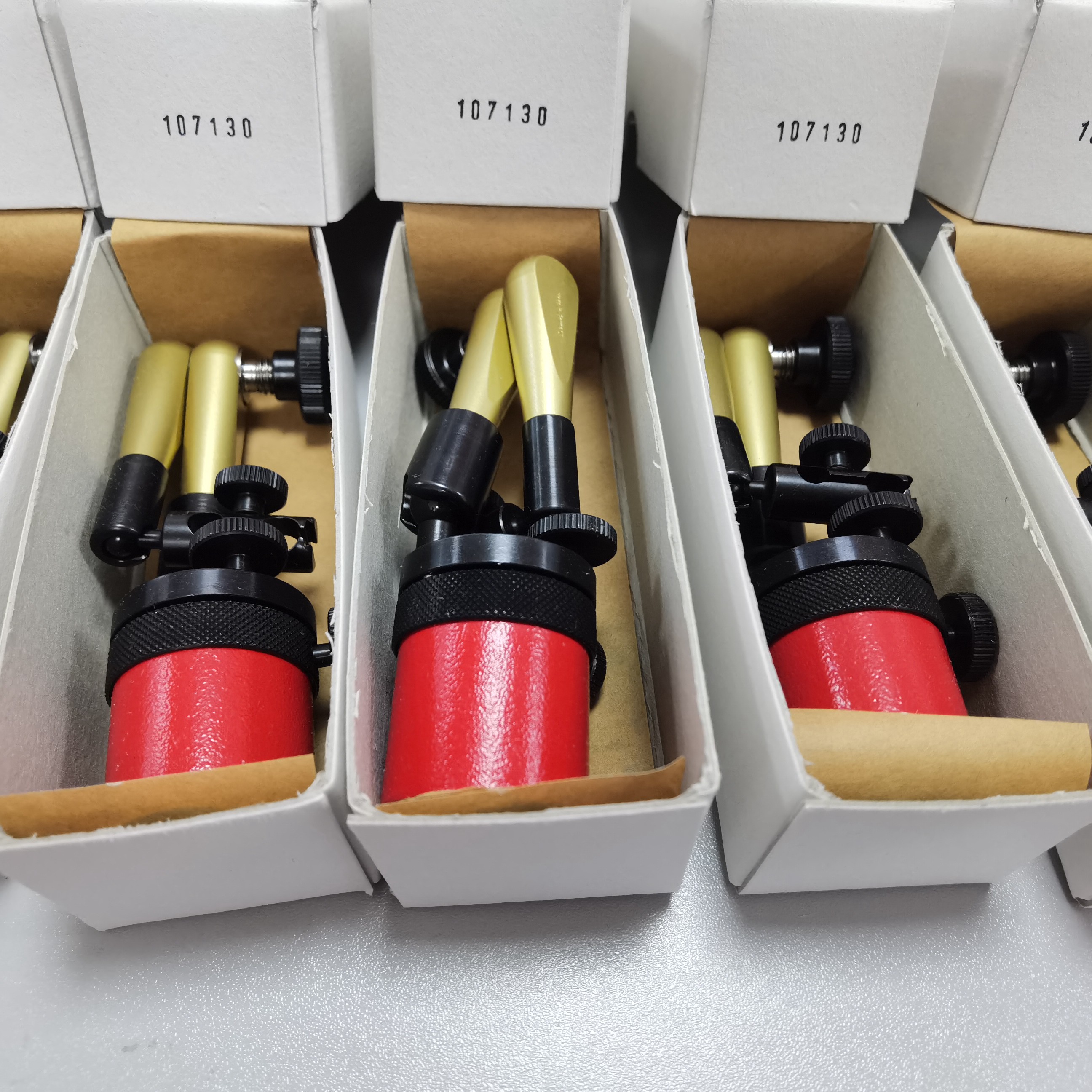

HG磁力表座107130液压式测量支撑工具

夹紧力产生：液压

材料：阳极氧化铝、抛光易切削钢、塑料星形把

球节臂：M4内螺纹

球关节脚：M6内螺纹

标准应用：4公斤

保持力 安全相关应用：3公斤

L1：62mm

L2：90mm

作用半径：150mm

标准磁铁：Ø 35 毫米

附着力标准磁铁：147 N磁铁

测量喙：ø 8 mm H7 和燕尾

Horger&Gassler液压测量台尺寸 150 mini型号：

107101 三脚架

107032 三脚架+手臂上的夹持器

107130 三脚架磁力表座+手臂上的夹持器+磁铁可旋转微调

107001 三脚架磁力表座+手臂上的夹持器

HG 磁力表座 107130 是德国 Horger & Gässler（HG）品牌的一款高精度液压式测量工具，专为工业检测、机械加工和实验室场景设计。以下是其核心功能特点的详细解析：

一、核心技术与结构设计

液压夹紧系统采用专利液压传动技术，通过旋转顶部星形手柄触发内部液压油回路，实现关节刚性夹紧。这种设计可在 - 20℃至 + 40℃宽温域下保持稳定性，且油压密封性通过双密封圈技术优化，确保长期使用无泄漏。

三维万向调节配备三段式铰接臂（L1=62mm，L2=90mm），总作用半径达 150mm，支持 360° 旋转和 180° 俯仰调节。每个关节均内置微调装置（1 转 0.1mm），可通过 M4/M6 内螺纹接口精确调整测量探头位置。

磁吸与机械双重固定

基础吸附：底部标配 Ø35mm 永磁体，垂直吸力达 147N（约 15kg），可稳定吸附于钢铁表面。

防脱落设计：采用双壁壳体结构，磁力仅垂直向下作用，避免横向位移；同时配备金属保持板，增强吸附可靠性。

二、高精度测量能力

微米级定位精度得益于液压夹紧的刚性支撑和机械微调机构，该表座可实现 ±0.001mm 的测量精度，满足航空航天、精密模具等领域的严苛需求。

多类型传感器兼容顶部夹持器支持两种标准接口：

Ø8mm H7 圆柱孔：适配常规百分表、千分表。

燕尾槽结构：可固定杠杆式百分表，适用于复杂曲面测量。

抗干扰性能采用抛光易切削钢和阳极氧化铝材质，表面硬度达 HRC40 以上，抗冲击性优于普通铸铁表座。液压系统的油液缓冲机制可吸收 80% 以上的机械振动，确保在铣床、磨床等强震动环境下的测量稳定性。

三、场景适应性与人性化设计

轻量化便携整机重量仅 2.1kg，配合可折叠式臂架设计，便于携带至车间现场或户外作业。其紧凑尺寸（底座直径 35mm，高度 30mm）可轻松伸入狭窄空间（如发动机舱、管道内部）。

快速安装与释放液压夹紧过程仅需旋转手柄 2-3 圈，耗时≤5 秒；释放时通过中央按钮快速泄压，单手即可完成操作。磁吸底座的磁化 / 退磁切换通过底部旋钮实现，无需额外工具。

安全冗余设计在标准 4kg 负载下，安全系数达 1.33（即 3kg 安全保持力），可有效防止因意外碰撞导致的探头脱落。所有金属部件均通过盐雾测试（96 小时无锈蚀），适用于沿海地区或高湿度环境。
