HG磁性支架106306 在半导体设备精密零件加工的应用

一、产品参数

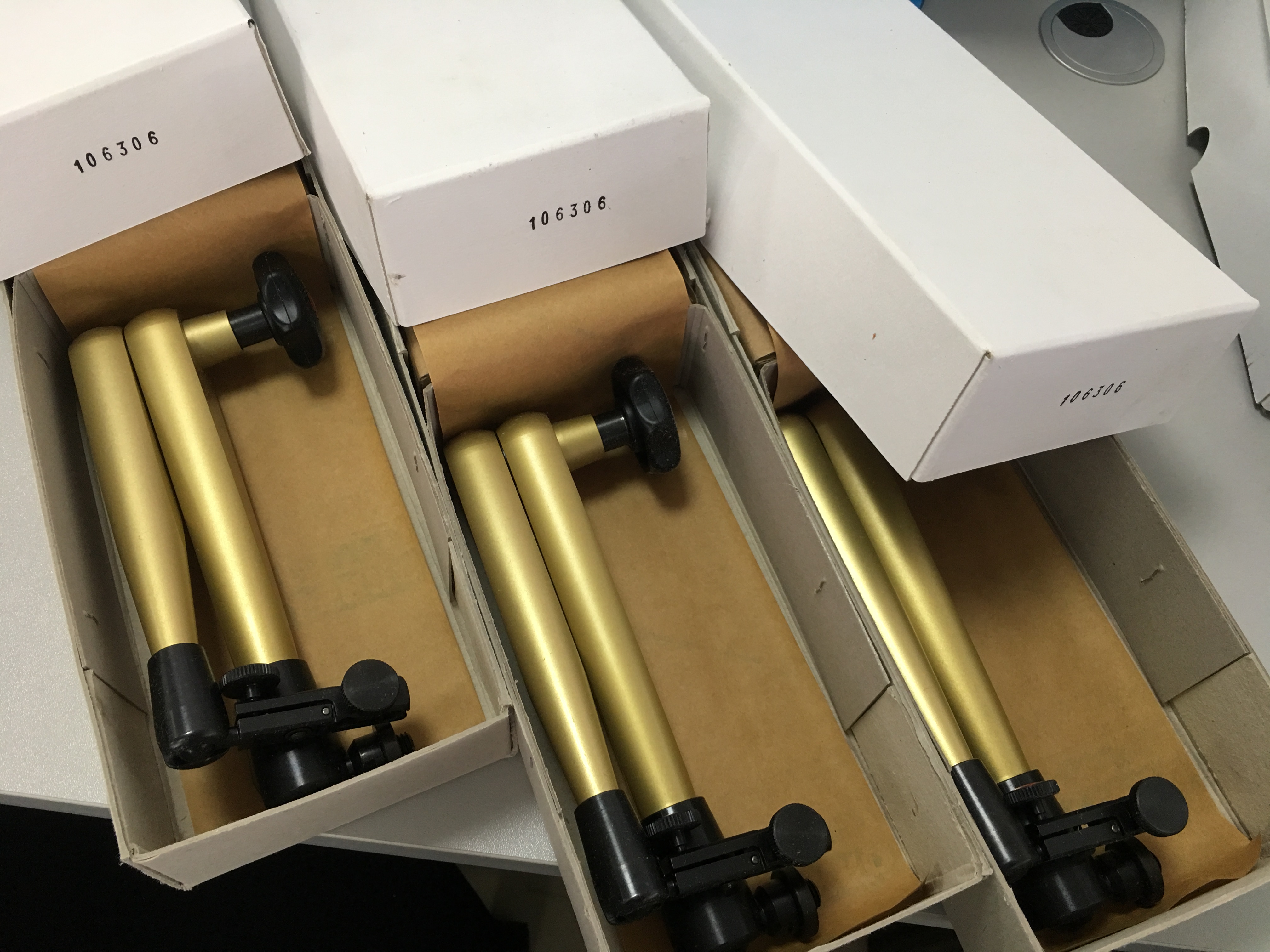

HG106306 为液压锁紧型三脚架磁性表架，有效伸展半径 400mm，底座永磁吸力 1000N，液压一体式锁止 + 前端微米微调，
防油污密封结构，夹持千分表 / 位移传感器 / 探针，标配 8mm 表杆 + 燕尾槽双装夹接口；
半导体无尘车间、CNC 精加、研磨、治具校验主力款。

二、半导体精密零件四大应用场景

1. 晶圆载具 / 陶瓷吸盘 CNC 精加工在线检测

半导体陶瓷吸盘、铝制晶圆载盘、真空吸附治具（6061 铝合金 / 氮化铝陶瓷）在精铣、珩磨工序：

磁座吸附机床床身 / 工装钢面，支架固定马尔精密千分表 / 电感测头；

实时在线监测吸盘平面度、吸附孔位置度、端面跳动（公差 μm 级，±2~5μm）；

400mm 大臂长适配大尺寸 12 寸晶圆托盘，多点位跨区域测量，液压锁止无支架下坠，避免数据漂移。

2. 半导体封装模具、引线框架 EDM / 线割检测

IC 塑封模、引线框架精密冲模、引脚镶件（SKD61 / 钨钢）电火花、慢走丝加工：

固定测针校验型腔深度、引脚槽间距、模具合模间隙；

设备油污环境适配106306 双层油封防漏液压结构，液压关节不受切削液侵蚀、锁紧刚性长期稳定，杜绝测量偏移。

3. 半导体设备轴类 / 传动零件精度校验（含你前期 30mm 传动轴零件）

光刻机、固晶机、探针台传动轴、微型转轴、旋变安装轴（如 30mm 精密主轴）磨削后：

吸附磨床 / 工装，千分表打圆跳动、同轴度、端面垂直度；

长悬臂覆盖整根轴全长，单点微调精准找正，用于来料全检与装机预装校准。

4. 半导体自动化治具、OHT 天车配件来料抽检

AMHS 天车导向滑块、晶圆搬运夹爪、精密定位治具批量质检：

流水线旁快速磁吸工作台，灵活调整测头角度，抽检厚度、安装基准尺寸；

底座磁力可开关，快速移位换工位，适配多规格零散精密小件检测。

三、适配半导体行业核心优势

液压整体锁紧：单旋钮锁死全部关节，相比机械表座抗振动，机床切削震动下数值稳定，满足半导体微米级测量；

400mm 超长臂：大尺寸晶圆治具无需多次挪动支架，提升检测效率；

防尘防油密封：适配 CNC 乳化液、电火花油环境，适配半导体加工多液冷工况；

前端微调结构：测头微量进给贴合薄壁陶瓷 / 铝合金工件，防止压伤超薄半导体零件。

四、搭配方案（半导体常用）

HG106306 + Mahr 精密千分表（±25μm）/ 电感位移传感器，是晶圆零部件精加工标准测量组合

HG磁性支架106306 在半导体设备精密零件加工的应用
