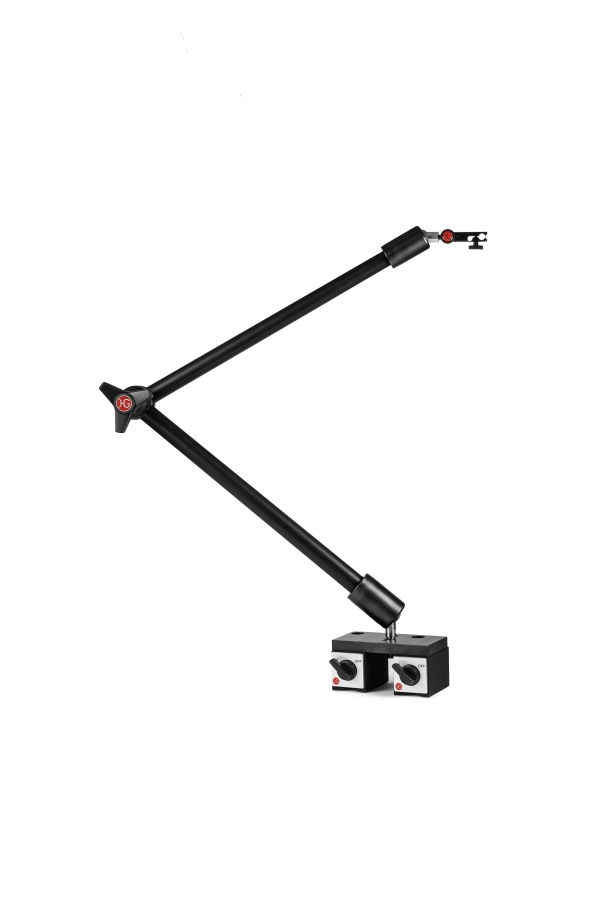

HG液压测量支架 990mm：工业精密测量的可靠支撑
   在机械加工、设备校准与在线质量检测场景中，稳定、灵活、高精度的测量支架是保障检测数据可靠的关键。HG 液压测量支架 990mm 凭借液压锁紧结构、高强度材质与大作用半径设计，为百分表、千分表、杠杆表等各类测量仪表提供稳定支撑，有效提升测量精度与操作效率，适用于机床调试、工件形位公差检测、模具校验等多种工业场景。

该支架采用液压夹紧力产生方式，调节顺畅且锁紧力均匀，操作时只需转动星形握把即可实现无间隙固定，避免传统锁紧结构易松动、易产生间隙的问题，大幅提升测量稳定性。在标准工况下，支架可承载 4 公斤负载，满足常规测量需求；针对安全相关应用场景，保持力设定为 2.5 公斤，兼顾使用安全性与测量可靠性，确保长时间工作不位移、不抖动。

结构用料上，支架主体选用阳极氧化铝与抛光易切削钢，阳极氧化铝材质轻量化且耐腐蚀，抛光易切削钢则保证关键受力部位的刚性与耐磨性，整体结构坚固耐用。搭配塑料星形握把，握持舒适、防滑不易脱手，便于现场快速调节。球节臂采用 M10×15mm 外螺纹，球关节脚为 M12×30mm 外螺纹，连接强度高、调节角度范围大，可实现多方位精准定位，满足复杂工件的多角度测量需求。

支架两段臂长 L1、L2 均为 460 毫米，最大作用半径可达 990 毫米，测量覆盖范围广，可轻松应对大尺寸工件与远距离检测点位，减少频繁移动工装的麻烦。底部配备标准可切换磁铁，尺寸 140×75×69 毫米，附着力高达 2000N，吸附牢固可靠，可快速安装在机床工作台、钣金件等铁质基体上，安装与拆卸便捷高效。测量喙采用 ø8mm H7 精密尺寸与燕尾结构，通用性强，可兼容市面主流测量仪表，装夹精准、同轴度高。

此系列包含 T20000、T20001、T20002 等型号，可满足不同工况与配置需求。整体设计兼顾刚性、灵活性与易用性，液压锁紧稳定可靠，大跨度臂展拓展检测范围，高强度磁铁底座保障安装稳固，有效降低测量误差，提升检测数据一致性。无论是车间批量工件检测、设备精度校准，还是实验室精密测量，HG 液压测量支架 990mm 都能提供稳定支撑，是工业现场与精密制造领域不可或缺的测量辅助装备。
